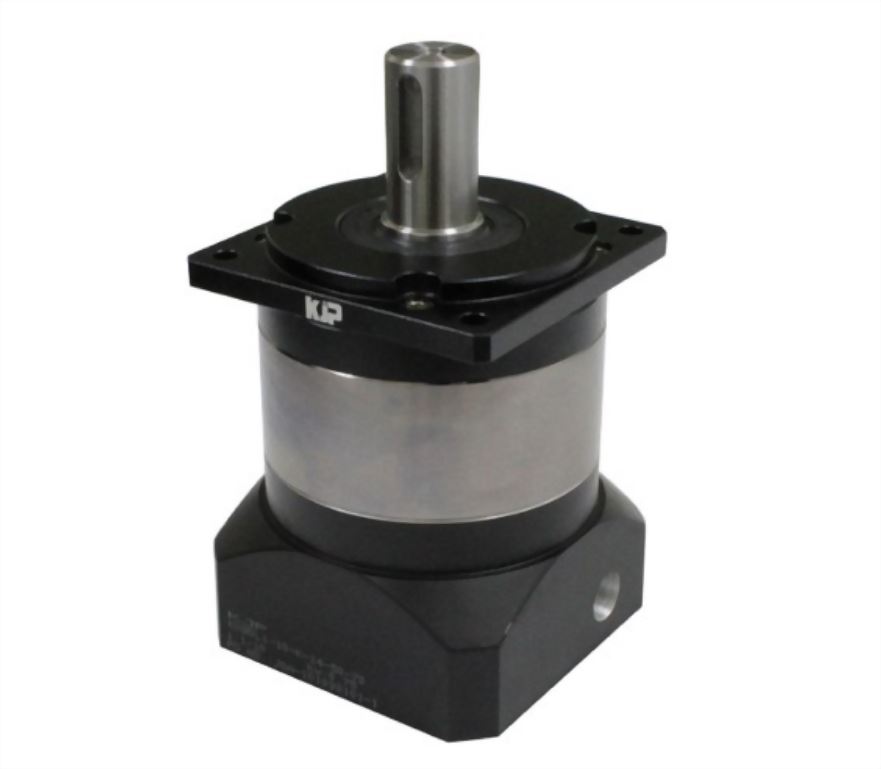

KX系列行星式減速機

KX系列產品應用於精密傳動或連續傳動的自動化設備上，如輸送機設備、彎管機設備、彈簧產業、LCD設備等
背隙：一段6弧分，二段12弧分
額定扭力：13~1600 N-M
功率：0.1~15 KW
KX系列產品應用於精密傳動或連續傳動的自動化設備上，如輸送機設備、彎管機設備、彈簧產業、LCD設備等
背隙：一段6弧分，二段12弧分
額定扭力：13~1600 N-M
功率：0.1~15 KW


KX 產品構造特點介紹
KX 減速機型號

KX 減速比組成

減速機各段可選擇基本齒輪比數
型號 第一段齒輪比數 第二段齒輪比數 第三段齒輪比數
KX40 3,4,5,6,7,8,10 5 -
KX60 3,4,5,7,10 4,5,7,10 4,5,7,10
KX90 3,4,5,7,10 4,5,7,10 4,5,7,10
KX120 3,4,5,7,10 4,5,7,10 4,5,7,10
KX150 3,4,5,6,7,10 4,5,7,10 4,5,7,10
KX180 3,4,5,7,10 4,5,7,10 4,5,7,10
KX220 4,5,7,10 4,5,7,10 4,5,7,10
一段式減速比(L1) = 第一段齒輪比數
二段式減速比(L2) = 第一段齒輪比數 x 第二段齒輪比數
三段式減速比(L3) = 第二段齒輪比數 x 第三段齒輪比數
例：一段式減速比 (L1) 5:1 = 第一段齒輪比 5 = 5 比
例 : 二段式減速比 (L2) 50:1 = 第一段齒輪比 5 x 第二段減速比 10 = 50 比
例 : 三段式減速比 (L3) 500:1 = 第一段齒輪比 5 x 第二段減速比 10 x   第三段減速比 10 = 500 比
KX L1 尺寸圖
Size(mm) KX40-L1 KX60-L1 KX90-L1 KX120-L1 KX150-L1 KX180-L1 KX220-L1
D1 50 70 100 130 165 215 250
D2 3.5 5.5 6.5 8.8 11 13 17
D3 13 16 22 32 38 50 75
D4 35 50 80 110 130 160 180
D5 15 17 25 35 40 60 80
D6 M4x0.7P M5x0.8P M6x1.0P M8x1.25P M12x1.75P M12x1.75P M20X2.5P
D7 60 80 118 160 190 245 292
L1 46 62 86 120 142 182 220
L2 26 33 46 69.5 75 95 123
L3 5.5 5 5 10 4 10 15
L4 1 1.5 1 0.5 3 2 3
L5 15 20 25 40 45 70 90
L6 2 3 3 3 5 6 7
L7 33 43 53.5 70.5 90 95.5 123.5
L8 8 12 15 20 32 42 52
L9 9.5 6.5 7 15 15 15 20
C1 46 70 90 145 200 200 235
C2 M4x0.7P M5x0.8P M6x1.0P M8x1.25P M12x1.75P M12x1.75P M12x1.75P
C3 7~8 6~14 14~19 16~24 19~35 19~42 35~55
C4 26 31 44 66 88 85 128
C5 30 50 70 110 114.3 114.3 200
C6 4 3.5 5 7 6 10 10
C7 46 63 90.34 122.03 176 182 220
C8 32.5 37 53 76.5 97.5 100 148
C9 91.5 113 152.5 216.5 262.5 290.5 394.5
C10 11 12 13.5 28 38.5 33.5 44
C11 60 80 115.91 161.36 230 230 295
C12 6 6 6.5 19.5 26.5 17 27.5
B1 4 5 6 10 10 14 20
H1 14.5 18 24.5 35 41 53.5 79.5
以上C1~C12為標準連接法蘭尺寸，實際尺寸會因馬達型號不同而變動。
KX L2 尺寸圖
KX40-L2 KX90-L2 KX120-L2 KX150-L2 KX180-L2 KX220-L2 KX180-L2 KX220-L2
D1 50 70 100 130 165 215 250
D2 3.5 5.5 6.5 8.8 11 13 17
D3 13 16 22 32 38 50 75
D4 35 50 80 110 130 160 180
D5 15 17 25 35 40 60 80
D6 M4x0.7P M5x0.8P M6x1.0P M8x1.25P M12x1.75P M12x1.75P M20X2.5P
D7 60 80 118 160 190 245 292
L1 46 62 86 120 142 182 220
L2 26 33 46 69.5 75 95 123
L3 5.5 5 5 10 4 10 15
L4 1 1.5 1 0.5 3 2 3
L5 15 20 25 40 45 70 90
L6 2 3 3 3 5 6 7
L7 33 43 53.5 70.5 90 95.5 123.5
L8 8 12 15 20 32 42 52
L9 9.5 6.5 7 15 15 15 20
L10 19 16 23.5 27.2 46 51.5 56.5
C1 46 70 90 145 200 200 235
C2 M4x0.7P M5x0.8P M6x1.0P M8x1.25P M12x1.75P M12x1.75P M12x1.75P
C3 7~8 6~14 14~19 16~24 19~35 19~42 35~55
C4 26 31 44 66 88 85 128
C5 30 50 70 110 114.3 114.3 200
C6 4 3.5 5 7 6 10 10
C7 46 63 90.34 122.03 176 182 220
C8 32.5 37 53 76.5 97.5 100 148
C9 110.5 129 176 243.7 308.5 342 450.5
C10 11 12 13.5 28 38.5 33.5 44
C11 60 80 115.91 161.36 230 230 295
C12 6 6 6.5 19.5 26.5 17 27.5
B1 4 5 6 10 10 14 20
H1 14.5 18 24.5 35 41 53.5 79.5
以上C1~C12為標準連接法蘭尺寸，實際尺寸會因馬達型號不同而變動。



KX 技術規格總表
規格 單位 段數 減速比 KX40 KX60 KX90 KX120 KX150 KX180 KX220
額定輸出扭矩 T2N Nm L1 3 13 19 73 145 652 1,090 ―
4 14 19 76 150 690 1,153 1,545
5 13 19 76 150 644 1,080 1,448
6 14 ― ― ― 643 ― ―
7 13 18 78 154 605 1,007 1,348
8 11 ― ― ― ― ― ―
9 ― ― ― ― ― ― ―
10 12 15 80 158 515 854 1,141
L2 15 13 19 73 145 652 1,090 ―
20 14 19 76 150 690 1,153 1,545
25 13 19 76 150 644 1,080 1,448
30 14 19 73 145 643 1,090 ―
35 13 19 76 150 644 1,080 1,448
40 11 19 76 150 690 1,153 1,545
45 ― ― ― ― ― ― ―
50 12 19 76 150 644 1,080 1,448
60 ― ― ― ― 643 ― ―
70 ― 18 78 154 605 1,007 1,348
80 ― ― ― ― ― ― ―
90 ― ― ― ― ― ― ―
100 ― 15 80 158 515 854 1,141
急停扭矩 Nm L1,L2 3~100 3倍額定輸出扭矩 2.5倍額定輸出扭矩
額定輸入轉速 N1N rpm L1,L2 3~100 3,000 3,000 3,000 2,500 2,500 2,500 2,000
最大輸入轉速 N1B  rpm L1,L2 3~100 6,000 6,000 6,000 5,000 5,000 5,000 4,000
標準背隙 arcmin L1 3~10 ≦8 ≦8 ≦6 ≦6 ≦6 ≦6 ≦6
L2 15~100 ≦12 ≦12 ≦8 ≦8 ≦8 ≦8 ≦8
扭轉剛性 Nm/arcmin L1,L2 3~100 2.6 3 10 30 55 145
容許徑向力 F2rB2 N L1,L2 3~100 700 762 1,050 3,100 5,423 11,670 19,000
容許軸向力F2aB2 N L1,L2 3~100 350 380 525 1,550 2,712 5,835 9,500
保固期 M L1,L2 3~100 18 個月
全負載時效率 % L1 3~10 ≧98%
L2 15~100 ≧95%
淨重 kg L1 3~10 0.5 1.05 2.9 7.46 15.1 26 50.3
L2 15~100 0.69 1.34 3.75 9.44 18.9 34.33 66.1
毛重(含紙盒) kg L1 3~10 0.56 1.2 3.2 8.18 17 27.95 52.6
L2 15~100 ― 1.49 4.05 10.16 20.8 36.28 68.4
使用溫度 °C L1,L2 3~100 - 10°C ~ + 90ºC
潤滑 L1,L2 3~100 鋰基複合全合成潤滑油脂
安裝方向 L1,L2 3~100 任意方向
防護等級 L1,L2 3~100 IP65
噪音值 dBA L1,L2 3~100 ≦65 ≦65 ≦65 ≦68 ≦68 ≦70 ≦72
1. 上述單段減速機(未指定比數)相關規格，主要為使用各型號5比減速機所測得之數據
2. 減速比：i = 輸入轉速/輸出轉速
3. 背隙值：為在2%額定輸出扭矩下測試所得之數據
4. 最大徑向力及最大軸向力：施力於出力軸中心位置，週期負載時間50%，輸出轉速100rpm，條件下所測得之數據
5. 運轉負載週期<60%狀況下，平均使用壽命如列表數據值；負載週期≧60%之連續運轉狀況下，平均使用壽命可能會降低至
    正常值的50%以下
6. 噪音值：距離1公尺，空載運轉，額定輸入轉速，條件下所測得之數據

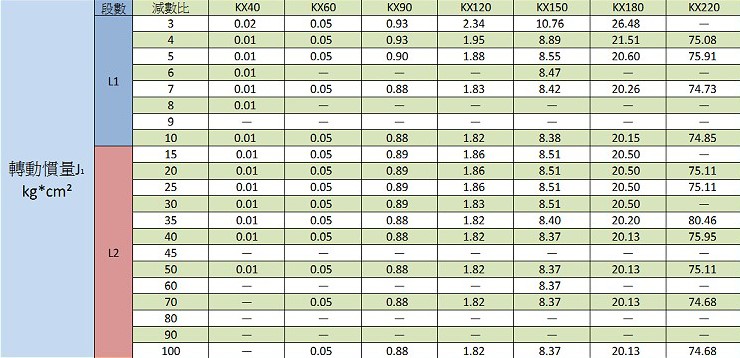

KX 轉動慣量總表
