ARC / HRC 系列

ARC/HRC產品介紹
• 全方向注油孔
• 雙唇式端面防塵片標準型及強效型
• 提供表面防銹處理
• 各方向同等負荷能力
• 提供下鎖式及上鎖式滑軌
• 高剛性結構
• 環保與經濟的潤滑長期潤滑間隔,最少潤滑量

ARC/HRC產品介紹

• 全方向注油孔

• 雙唇式端面防塵片標準型及強效型

• 提供表面防銹處理

• 各方向同等負荷能力

• 提供下鎖式及上鎖式滑軌

• 高剛性結構

• 環保與經濟的潤滑長期潤滑間隔,最少潤滑量


滑塊形式

滑塊形狀

滑塊型號

滑塊型號

四方型



 高組裝

HRC-MN

HRC-ML



低組裝

ARC-MN

ARC-ML

ARC-MS

法蘭型



 高組裝

HRC-FN

HRC-FL

低組裝

ARC-FN

 ARC-FS

 點選滑塊型號可查看尺寸。

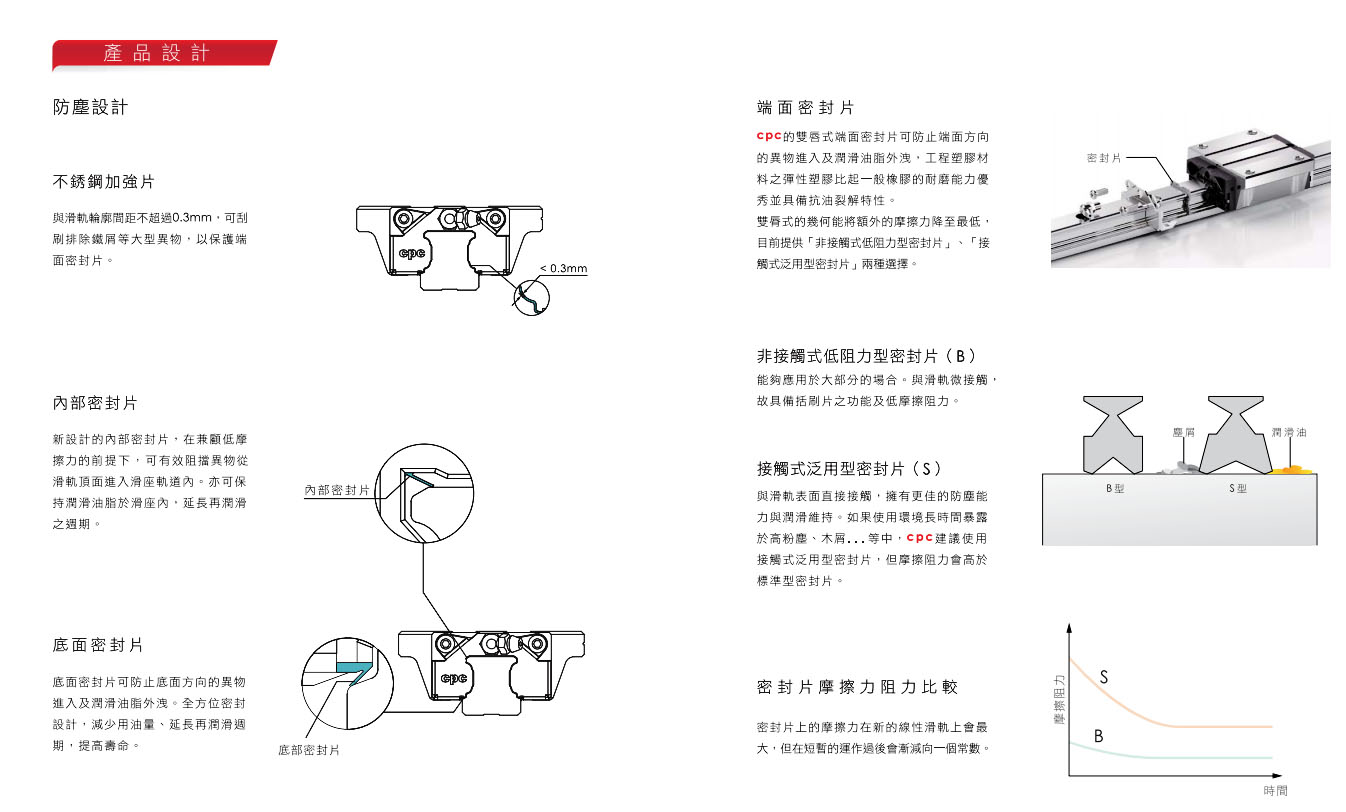

防塵設計

♦不鏽鋼加強片

與滑軌輪廓間距不超過0.3mm,可刮刷排除鐵屑等大型異物,以保護端面密片。

內部密封片

新設計的內部密封片,在兼顧低摩擦力的前提下,可有效阻擋異物從滑軌頂面進入滑座軌道內。亦可保持潤滑油脂於滑座內,延長在潤滑之週期。

底面密封片

底面密封片可防止底面方向的異物進入及潤滑油脂外洩。全方位密封設計,減少用油、延長再潤滑週期,提高壽命。

端面密封片

CPC的雙唇式端面密封片可防止端面方向的異物進入及潤滑油之外洩,工程塑膠材料之彈性塑膠比起一般橡膠的耐磨能力優秀並具備抗油裂解特性。

雙唇式的幾何能將額外的摩擦力降至最低,目前提供「非接觸式低阻力型密封片」、「接觸式泛用型密封片」兩種選擇。


接觸式低阻力型密封片(B)

能夠應用於大部分場合。與滑軌微接觸,故具備刮刷片之功能及低摩擦阻力。

接觸式泛用型密封片(S)

與滑軌表面直接接觸,擁有更佳的防塵能力與潤滑維持。如果使用環境長時間暴露 於高粉塵、木屑...等中,建議使用接觸式泛用型密封片,但摩擦阻力會高於標準型 密封片。

※高速測試機影片
