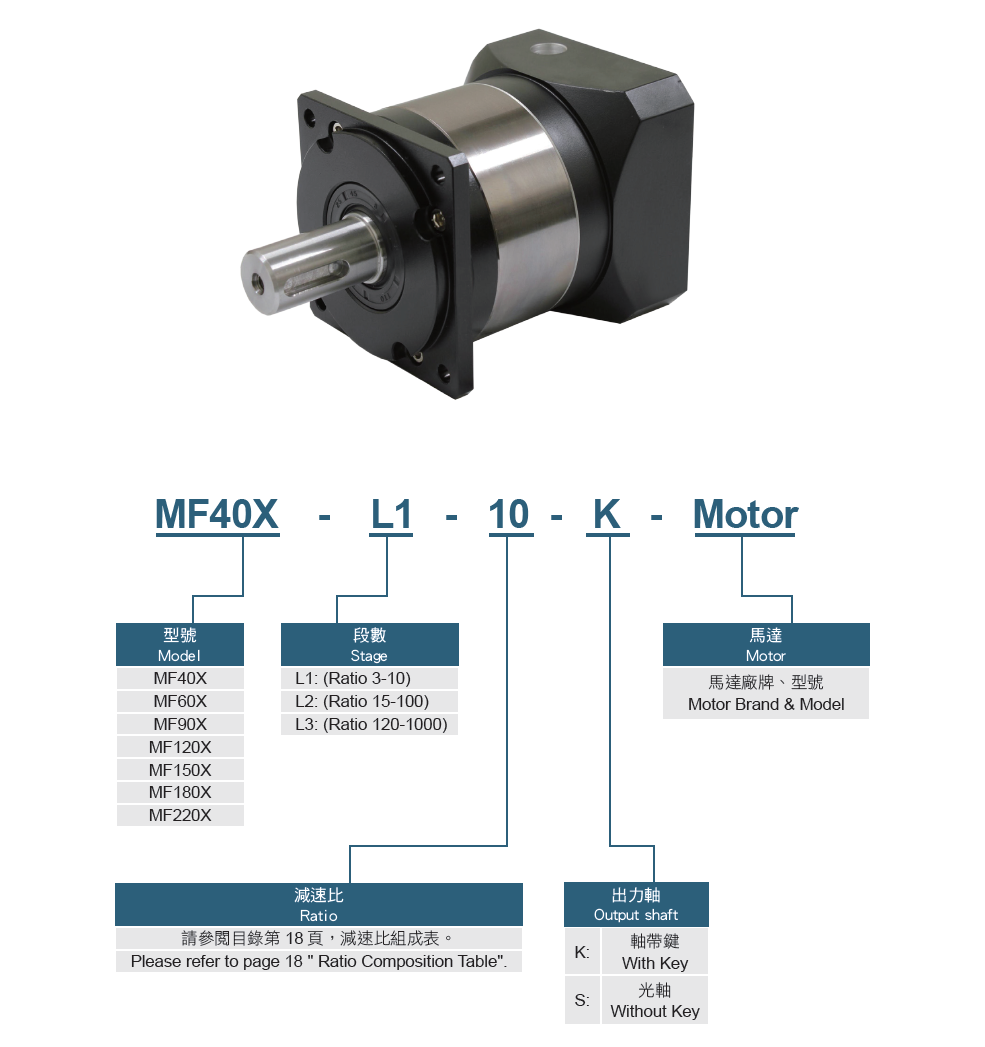

MF-X Series 標準背隙、經濟型減速機

.適用於任何安裝位置
.適用於任何伺服馬達
.高機械剛性
.精確的傳動裝置
.適用於任何方向安裝位置
.免保養及更換潤滑油
.低噪音、低升溫

行星式減速機性能屬性

.背隙:

一段: 標準型: ≦8 arc-min

二段: 標準型: ≦12 arc-min

.減速比:

一段:3-10 比

二段:12-100比

.全負載時效率:

一段: ≧98%

二段: ≧95%

.額定輸出扭矩: 11- 1900 Nm

.最大噪音: 65-72 dBA

.防護等級: IP65

法蘭尺寸
40

60

90

120

150

180

220
減速比
一段(L1):
3

4

5

6

7

8

9

10
二段(L2):
12

15

16

20

21

25

28

30

35

40

45

50

60

70

80

90

100
背隙
標準背隙:
一段: ≦8 arc-min
二段: ≦12 arc-min
出力軸規格

(K)出力軸帶鍵槽

(S)出力軸不帶鍵槽(光軸)

減數比組成


減速機參數

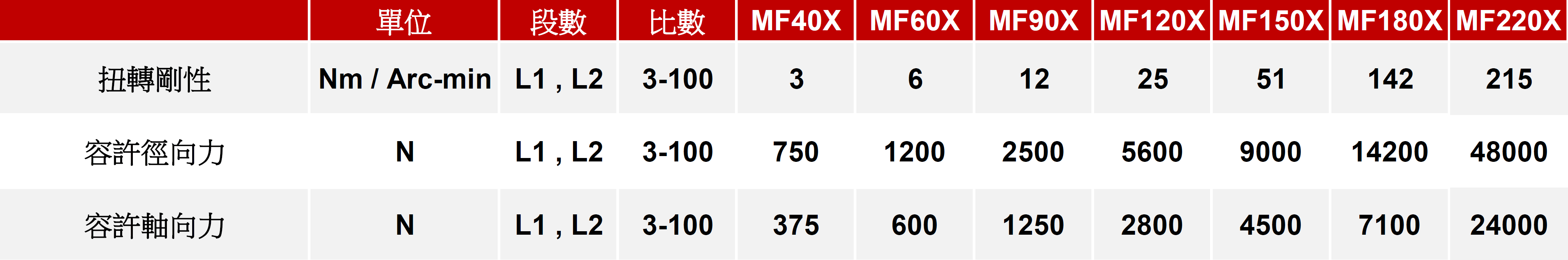

徑向力、軸向力

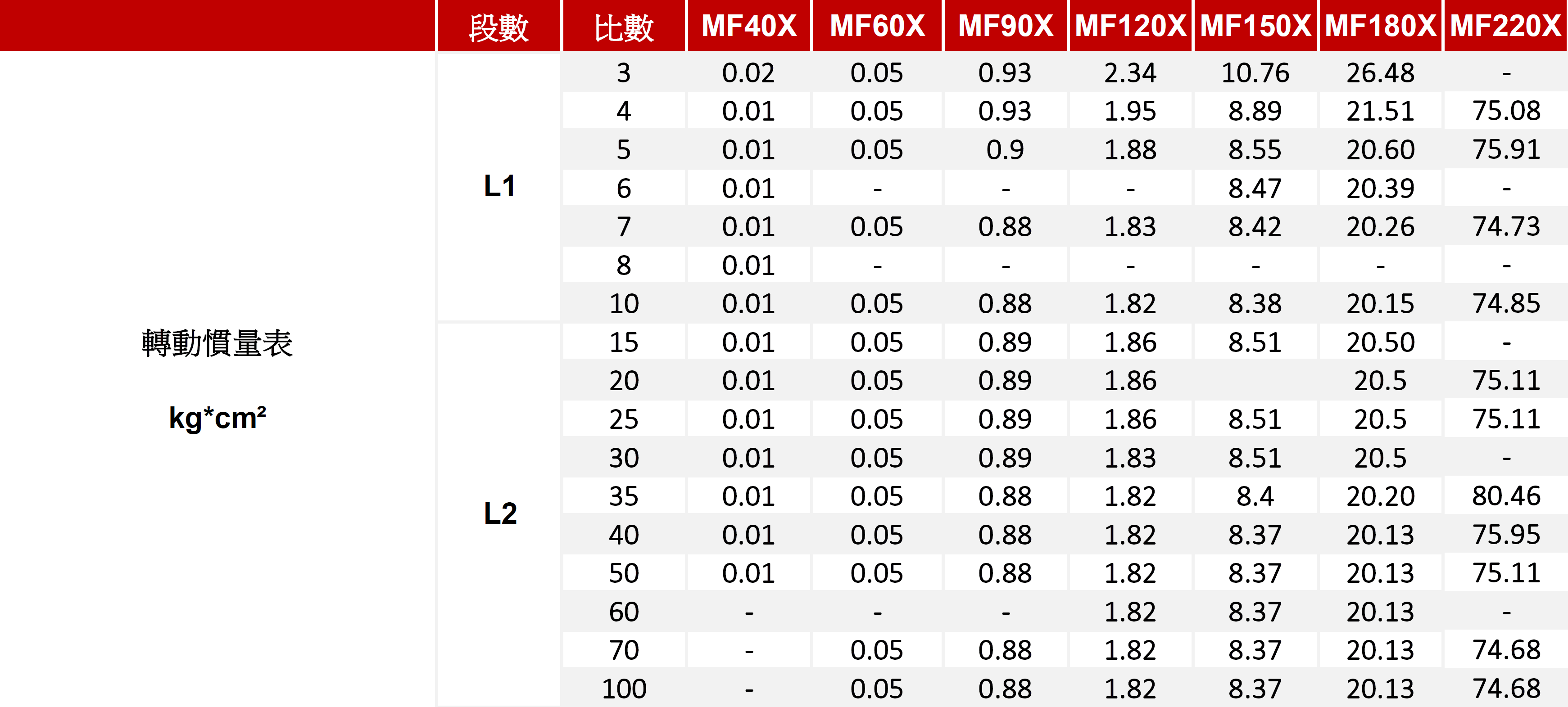

轉動慣量


輸出扭矩


輸入轉速


技術圖面、尺寸
一段式尺寸圖
二段式尺寸圖


.適用於任何安裝位置
.適用於任何伺服馬達
.高機械剛性
.精確的傳動裝置
.適用於任何方向安裝位置
.免保養及更換潤滑油
.低噪音、低升溫
